自制感应无线输电，点亮无线感应灯自从在网上出现后就吸引了不少爱好者的制作尝试。但很多人在制作后却屡屡失败，不知道其原因所在。下面就这个问题诠释一下。以便让更多的人能够制作成功。

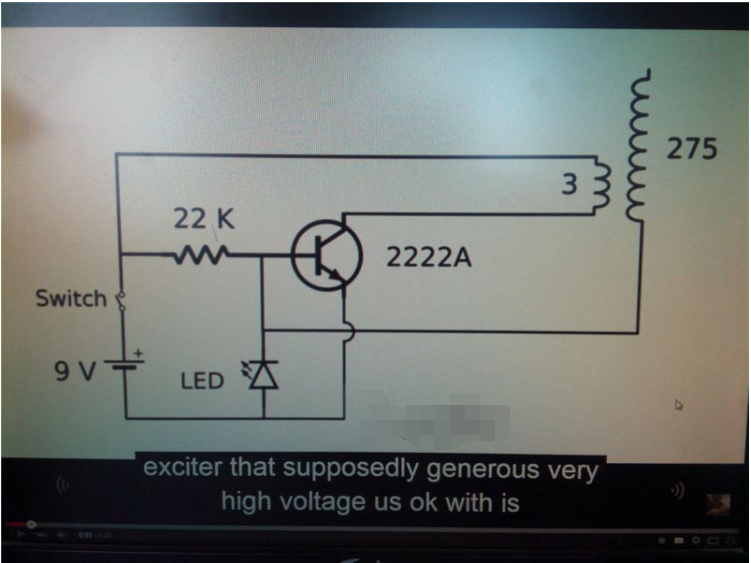

先上原电路图

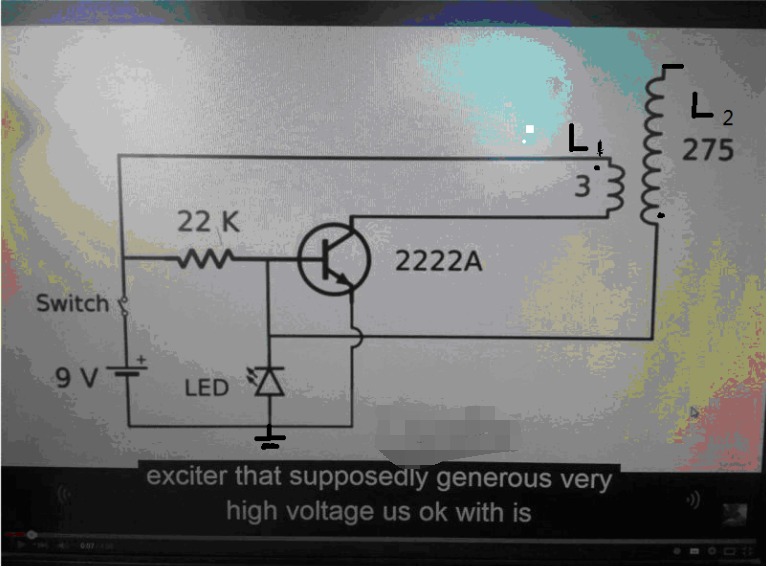

下面的这张是我改过的图

从图中可知 该电路的原理是一个高频自激多谐（间歇）振荡器。图中线圈L1是初级线圈， L2是次级线圈。L2的

作用有两个

1.是正反馈作用，促使振荡器起振并保持震荡。

2.是产生高压高频电磁场，并把电磁场辐射出去。

      小功率节能灯在接近线圈L2时，其灯管内部的汞气体中的少量自由电子和原子由于受到高频高压电场能量的震荡激发而获得足够的动能使汞气体电离。电离后的气体放出紫外线促使灯管内壁上的荧光物质发出可见光来。这就是节能灯能够发光的原因。

  很多人不理解该电路的工作原理是导致制作失败地重要原因。这是因为该电路与以往常见的振荡电路有所不同。它的次级从电路图上看没有导线构成闭合回路。因此很难想象它能正常震荡。事实上它的次级是有一个回路的。它的回路就是线圈L2自身对地所形成的分布寄生电容。这个电容的大小取决于L2的形状.尺寸和离电路板地线（地平面）的距离。线圈L2和地线分别是它的两个极板。线圈L2和地线的距离距离越近，相对面积越大则电容C越大。反之越小。

      该分布寄生电容C与电感L2组成了一个串联谐振回路。因此其谐振频率可按串联谐振回路估算。（实际上准确地说这是一个分布参数的电路，不能再简单的按集总元件电路处理了。但对于制作者来说这样好理解，增大制作成功的几率）按图上元件值线圈L2上的电压虽然很高，单输出电流却很小。功率不大。所以一般不会放电拉弧，对人来说是安全的。谐振电压波形因分布参数电容C和发光LED的影响。将不再是正弦波。

      制作时要注意L1和L2的同名端。不要接反了。如果电路无法工作可试着调换线圈L2的接法，改变L2与地线板的距离。
